真空管5球で作る7メガ帯SSBラジオの製作(続4)

以下の書籍に記載されている、7メガ帯SSBラジオ(5球+1石)の製作です。

電子工作マガジンNO.11 2011年夏号

電子工作マガジンNO.11 2011年夏号

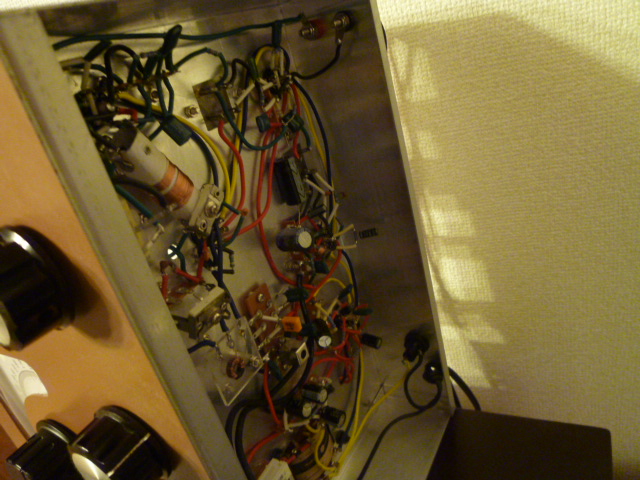

配線が完了したので、通電してみました。
最初、受信ができませんでしたがアンテナコイルを巻き直しし、バリコンの配線が間違えていたのを直して受信できました。
アマチュア無線を受信するためのダイヤル位置、OSCトリマ調整は最初測定機無しで試みていましたが、結構シビアのようなので、途中で諦めました。
局発の周波数をデジタルオシロスコープでモニタしてあたりをつけて調整しました。

今まで製作したアマチュア無線ラジオの中では一番安定して受信できました。


http://d.hatena.ne.jp/akikun77/files/SSB%E5%B0%82%E7%94%A8%E3%83%A9%E3%82%B8%E3%82%AA.mp4?d=.mp4
